可焊性测试仪

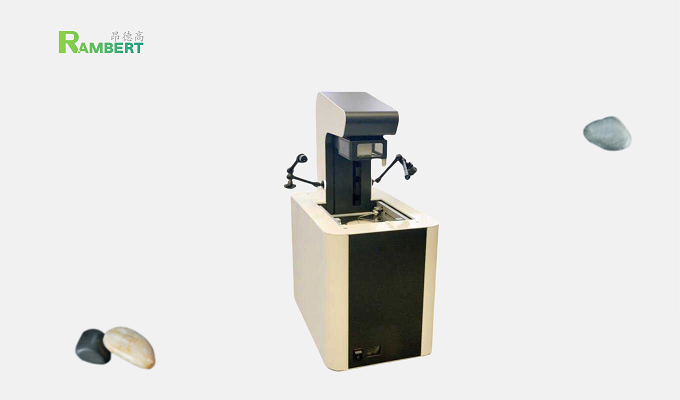

法国量电METRONELEC 全自动可焊性测试仪 ST88 NEO法国量电METRONELEC 全自动可焊性测试仪 ST88 NEO可以对包括各种类型的贴片器件,插件器件,印刷线路板,助焊剂,锡膏等影响焊接工艺的各种组成部分进行测试。

产品简介

ST88NEO可焊性测试仪/沾锡天平/润湿天平可以快速、准确、客观地对被测样品的可焊性做出判断;以润湿力和润湿角度为单位量化输出可焊性结果,直接反应样品可焊性;ST88NEO可焊性测试仪/沾锡天平/润湿天平可以大程度地减少外界操作对测试结果的影响,保证测试的准确性,并通过润湿角度方式大程度地增强不同样品可焊性比较的直接性;ST88NEO可焊性测试仪/沾锡天平/润湿天平也是IPC/IEC/NF等相关可焊性测试标准推荐设备。

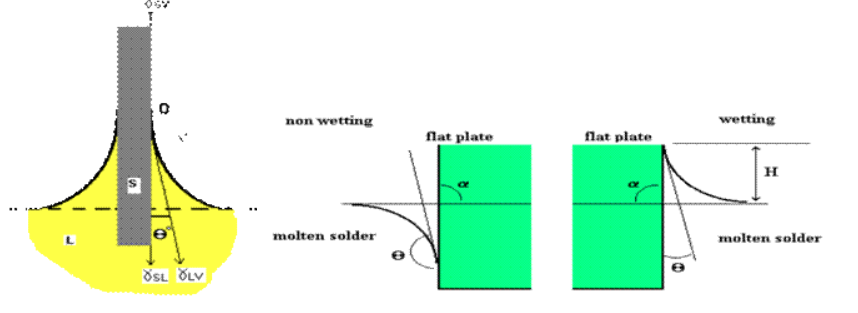

ST88NEO可焊性测试仪/沾锡天平/润湿天平将被测样品通过夹具与传感器连接,在设定速度、角度、时间条件下浸入设定温度下的合金内,在此期间,通过传感器将力和时间等数据传输到电脑软件端, 形成润湿角和时间或润湿力和时间的曲线和数据文件可定量定性评估样品的可焊性“好坏”,作为可焊性来料或出厂的质量依据。


规格参数:

浸入速度:0.1-50mm/s
浸润深度:0.01-15mm
浸润时间:3 - 9999 s
退出速度:0.1-50mm/s
锡槽直径:80 mm
锡槽容量:2 kg
锡球直径(mm):1, 2, 3.2 & 4mm
温度范围:0-450. C
温控精度:+ /- 1 °
传感器线性度:1%
传感器精度:0.001 mN
润湿力量程:0 - 1 mN - 40 mN 或定制
位置传感器:标配
Z轴位移精度:0.01 mm
操作软件:Windows 10
设备尺寸:310 x 500 x 7200
电源输入:110-220vac, 50/60Hz
氮气接入:4-6 bar, 4-6 mm导管
氮气消耗:TBC
设备净重:40 kg
语言:英语、法语、德语、中文等



焊槽模块:
常规部件试验。
测试PCB试片。
焊剂/合金特性测量。
浸没和外观试验。



球状模量:
包括同一模块上的四个尺寸1、2、3、2和4 mm。
X和Y电动工作台。
切换时无需等待温度。
CMS和小部件试验
测试PCB试片。



图像捕获:

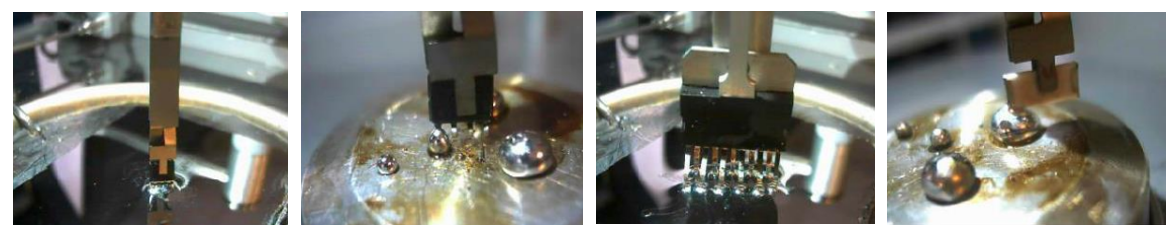

带2个摄像头的视频系统,可录制测试视频



惰性气体室:
在同一软件中共享多媒体系统:

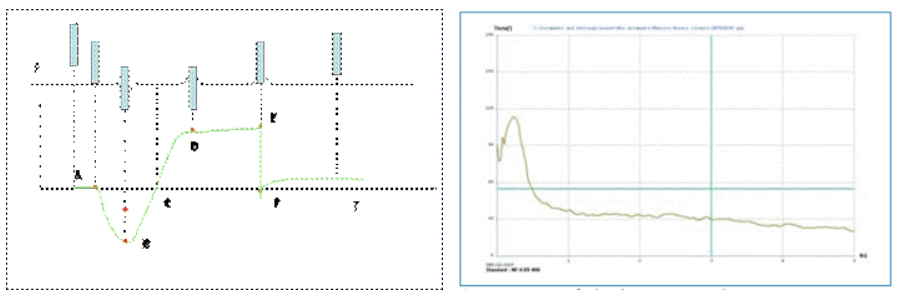

以力、力/周长或润湿角度表示的曲线。
统计分析,平均值,西格玛。
使用Windows剪贴板轻松导出所有数据®



符合所有国际标准的要求:
IPC/EIA J-STD 002&003
JEDEC MIL 883升
IEC 68-2-69
IEC 68-2-58
NFC 89-400
用户的标准定义
