推拉力测试仪

推拉力测试仪用于金属丝、金属箔、塑料薄膜、电线电缆、胶粘剂、人造板、电线电缆、防水材料等行业的拉伸、压缩、弯曲、撕裂、剥离等试验。用于实验室及检测机构对材料的检测分析。

产品简介

特点:

1、嵌入式 PC 和流线行设计,更节省空间,更美观 ,整机框架结构采用新型航空铝材,非常坚固轻便,稳定性更高

2、人性化设计的马达驱动显微镜,能保证焦点在弧线路径流畅的移动,保证更开阔、更清晰的视野

3、任意测量模块的分辨率都是 100ppm,保证各测量模块的测试精度,系统精度0.15%,Z轴分辨率0.1um

4、可选先进的数字图像采集系统,可储存不良品的图片,便于错误追溯与比较

5、丰富的数据报告输出,多层次的用户访问,多语言设置切换

6、200KGF 的管芯剪切力和凸点拉力、可选的 Hi-Mag 数字图像采集卡、高精度的多量程模块。



规格参数:

尺寸:560*432*585 mm (H*W*D)
重量:55kg
电源:90~264VAC,47~63Hz
气源:4.0~5.5bar
真空:500mm Hg
伺服马达驱动:X/Y 标准,305mm×155mm
X、Y 分辨率:1um
Z 轴分辨率:0.1um
系统精度:0.15%
步进精度:1~25um
环形高度测量:
力度曲线:



测试模块表

测试模块:范围可选范围
线拉力:100gf50gf20gf10gf
1kgf500gf200gf100gf
10kgf5kgf2kgf1kgf
管芯剪切力:20kgf10kgf5kgf2kgf
200kgf100kgf50kgf20kgf
线绑定剪切力:250gf100gf50gf25gf
1kgf500gf200gf100gf
5kgf2kgf1kgf500gf
粘片强度3点测试:10kgf5kgf2kgf1kgf

金球推力:

夹拉力:

100gf5gf20gf10gf
1kgf500gf200gf100gf
10kgf5kgf2kgf1kgf



电动显微镜

只需按下前面板的开关就可以调整显微镜到舒适的高度。马达驱动显微镜保持在它的焦点的弧线路径流畅的移动。

没有用来调整的旋钮,没有用于查阅的数字表格。


大面积的伺服X/Y

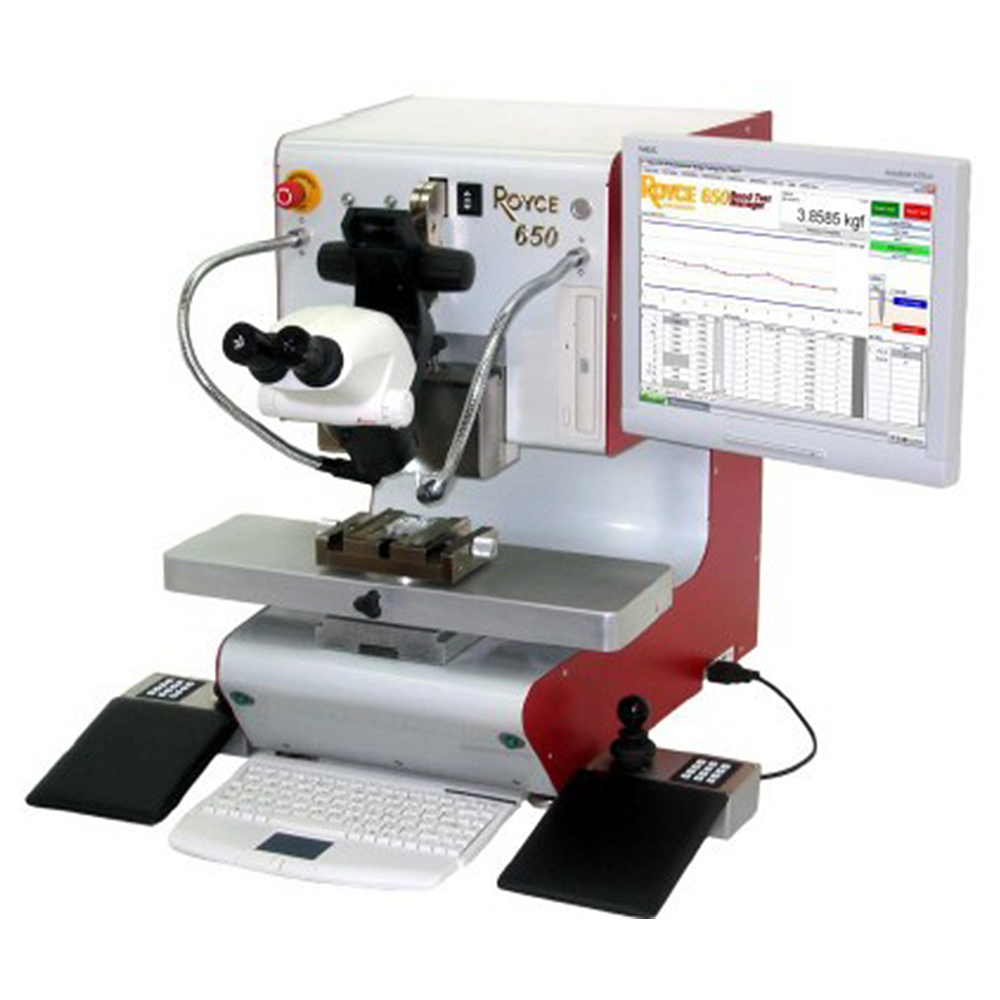

X轴的运动超过300mm,Y轴的运动超过150mm,这使得Royce 650很容易的适应300mm的晶圆、

引线框架和大的电子组件。高速轴允许焊球剪切测试和快速测试片定位。


超小螺距

高精度的光学和亚微米的X、Y分辨率提供高重复精度的超小间距的测试。

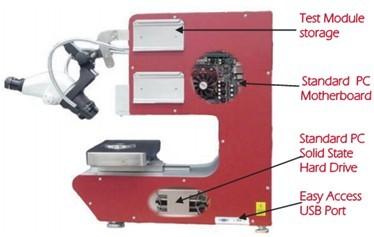

可选的放大128X的显微镜可以进行现场监测。集成的电脑适合小的无尘室无尘室是昂贵的。

650除去工作台还集成了高标准高精确度的Windows PC,易于使用的包装。

你的IT部门也欢迎系统来自同一个来源。






丰富的数据报告

报告可以生成CSV、XLS或者PDF格式。建立在SQL数据库可以用Royce查询工具进行查询使用。

数据可以导出到网络驱动器、打印机、内置的DVD-CD R/W驱动器、向用户提供的USB驱动器或RS232串口端口。



多层次的访问

工艺工程师对机器的操作和安装应有充分的信息。然而生产操作者应该限制访问。

为了适应各种用户的访问需要,工艺工程师可对每种类型的用户设置权限级别。

可以设置很多不同的许可,但是2或3个就已经足够了。访问权限在用户登录时自动设置。

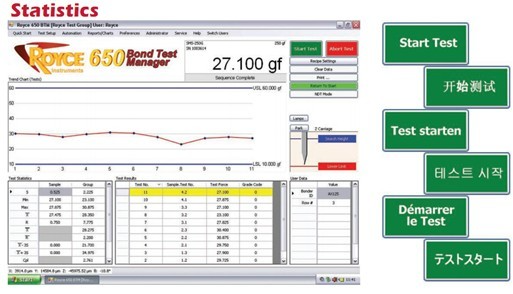

多种语言

只需点击鼠标,语言就可以转换。支持多种语言,包括繁体中文、简体中文、日语、韩语、德语、法语和英语。

其它语言也可以轻松的被安装。

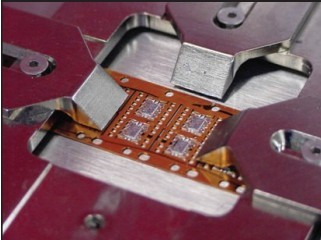

200KGF的管芯剪切力和凸点拉力         可选的Hi-Mag数字图像采集卡         高精度的量程模块
