射线检测仪,也叫环境辐射剂量计,用于测读点剂量计,测读更加精确,专门适用于已知能量辐照场所剂量和放射诊疗过程中辐射剂量的即时现场分析。
原理
应用OSL(光致发光)技术来测量辐射剂量。当剂量计探测器(蓝宝石AL2O3:C)受到X射线、γ射线照射后,探测器会把射线的能量储存起来,当以特定波长的光激发探测器时,探测器储存的辐射能量就光的形式释放出来,该光的强度与辐照的强度为正比关系;利用光电倍增管将释放出来的光信号收集并转换成电信号,用计算机软件进行换算,即可得到射线的照射剂量。
应用:
1、用于测量X射线、γ射线的照射剂量。
2、在工业上一般用于检测一些眼睛所看不到的物品内部伤断,或电路的短路等
特点:

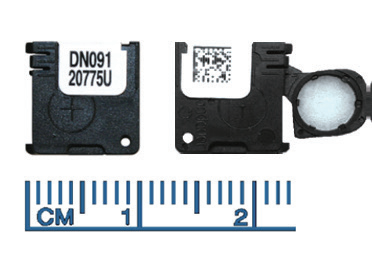

1、使用点剂量计nano-Dot来探测剂量,该剂量计大小为:1cm×1cm, 可以很好的测量空间中某一点的剂量
2、刻度方便。自带一套80kVp的X射线照射(或者Cs-137照射)的刻度剂 量计
3、系统自带一套80kVp的X射线照射(或者Cs-137照射)的标准剂量的质 控剂量计,以进行测量过程的质量控制

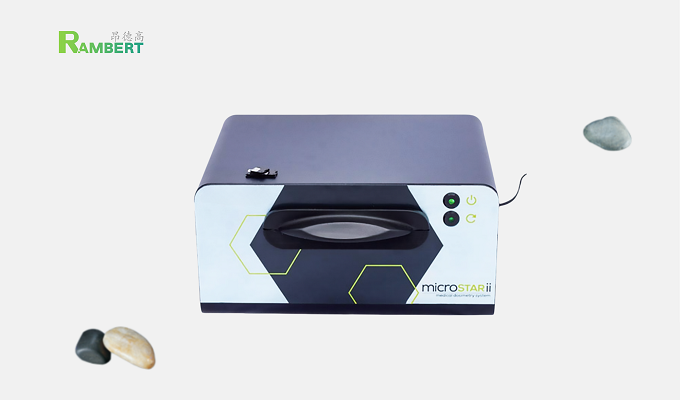

4、读数仪为金属外壳,有黑色亚光粉末涂层,精致小巧,便于携带
5、该系统针对用于诊断和治疗分别有不同的刻度剂量计
6、该系统在测读剂量计时,用连续测量几次的均值来给出结果,确保测量结果的准确
7、点剂量计nanoDot剂量计可以重复测读,信号损失很小
8、带有剂量的剂量计退火后可重新使用
规格参数:
长×宽×高: | 152.7mm×206.7mm×103.3mm |
重量: | 2.33Kg |
外壳: | 金属外壳,黑色亚光粉末涂层 |
接口: | USB |
电源: | 6V,1.0A |
运行温度: | 5℃到40℃;相对湿度<70%,不结霜 |
存放环境: | -20℃到60摄氏度;相对湿度<90%,不结霜 |
使用场所: | 仅限于室内 |
nano-Dot剂量计: | |
分散性: | ±5%(使用筛选过的nano-Dot剂量计(k=2)) |
精度: | 5% |
重复性: | ≤1.0%(变异系数;n=10,剂量大于50cGy) |
探测下限(LLD): | |
强光(低剂量): | ≤3mrad(适用于新退火的剂量计) |
弱光(高剂量): | ≤20mrad(适用于新退火的剂量计) |
剂量损耗: | |
强光(低剂量): | ≤0.60%(每次测读的损耗百分比) |
弱光(高剂量): | ≤0.07%(每次测读的损耗百分比) |
读数仪稳定性: | |
暗计数: | ≤20(计数/秒) |
光电二极管LED: | ≤3.0%(计算的变异系数为连续测量10次的) |
光电倍增管LED: | ≤3.0% |
漏光: | ≤20(计数/秒) |
