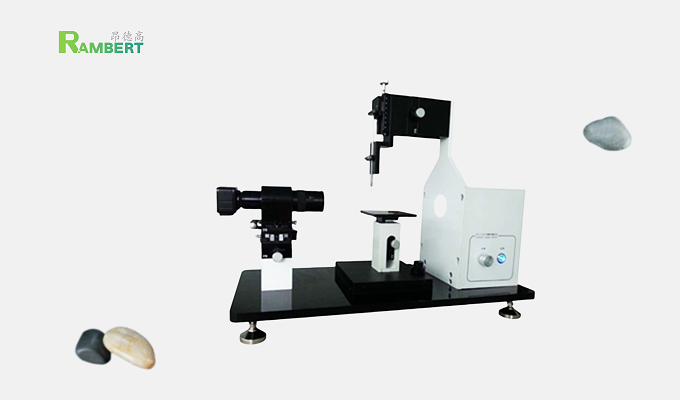

水滴角测试仪

水滴角测试仪是一款价格实惠,入门型的静态接触角分析仪,基于光学影像分析法的原理测试液体在固体表面的接触角,液体的表面张力,以及固体表面能及其组分的估算。

广泛应用于喷涂、镀膜、玻璃、铝箔、电子部件和清洗等行业的表面处理效果分析和洁净度检测。

产品简介

应用:

广泛应用于喷涂、镀膜、玻璃、铝箔、

电子部件和清洗等行业的表面处理效果分析和洁净度检测。



特点:

1、独家设计的精密机械结构,多维协调控制样品台、加样系统和成像系统的运作

2、主机架经专业设计后选用重量轻、强度高的铝合金数控加工而成,表面喷塑处理

3、加样装置采用齿轮齿条和螺纹丝杆驱动进样器加液,可选配多种规格液体进样器

4、具有专利技术的样品升降平移组合平台,可实现大范围的移动而不产生丝毫的晃动和倾斜

5、摄像头和可连续变焦镜头,搭配精密调焦定位台,可实现长距离清晰对焦

6、冷光源技术,保证液滴轮廓清晰可见

7、视频实时监控测试区域,可瞬间冻结和连续抓拍试样图像信息,抓拍周期可设定

8、软件提供多种专业的测量和计算方法,适用于多种类型的固体表面和液滴形态的分析

9、软件可多种方式求取接触角值,左右接触角可分别计算与比较,以达到更为精确的测试结果

10、软件可进行图片格式的保存和调入再分析,以及试验数据的打印



规格参数:

接触角:测量方法静滴法
计算方法量角法、量高法、基点法
测量结果左接触角、右接触角
测量范围0°~180°
测量误差±0.1°(θ/2 法)
测量分辨率0.01°
液体表面张力:测量方法悬滴法
测量结果表面张力
测量范围0.01~500mN/m
测量精度±0.1%(相对于测量值)
测量分辨率0.01mN/m
固体表面能:估算方法OWRK二液法
估算结果固体表面自由能及其色散力、极性力
拍摄方式:单张拍摄冻结图像后自动保存为jpg格式的图片
连续拍摄1帧/秒、2帧/秒、10帧/秒(任意选择)
光学成像系统:摄像头1/2″CMOS传感器,分辨率1024×768,帧率10fps
镜头0.7~4.5×连续变倍,手动调焦,调焦范围±20mm
背光源LED冷光源,亮度连续可调
加样系统:加样方式手动旋钮式
位移精度1mm
样品台:平台尺寸L100×W100mm
左右移动手动,行程±43mm
前后移动手动,行程±50mm
上下移动手动,行程±10mm
水平控制:水平仪测量,水平脚调整水平度
结果打印:可打印接触角值、固体表面能及其组分值和相关试验信息等
仪器尺寸:约W650×D280×H500mm
仪器重量:约22Kg
使用电源:1∮ AC220V 50HZ
